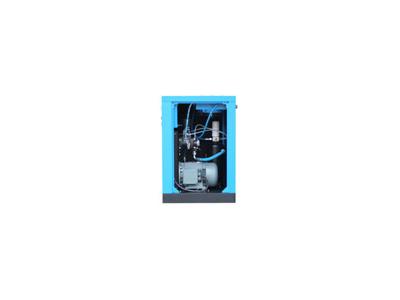

ESC Serisi Kayışlı Tahrikli Vidalı Hava Kompresörleri
AIRKOM , ESC serisi yağ enjeksiyonlu döner vidalı hava kompresörleri ile her türlü uygulama için uygun, sorunsuz ve yüksek performans vaat ediyor. Tasarım ve analiz aşamasında en son mühendislik yazılımının kullanıldığı bu kompresörlerin her bir parçasının imalat ve montajı uluslararası kalite standartları göz önünde bulundurularak gerçekleştirilir.
KULLANIM KOLAYLIĞI
ESC serisi kompresörler, performans kaybı olmadan farklı uygulama alanlarında kullanılmak üzere üretilmiştir. Kullanıcıların her deneyim seviyesine kolayca uyum sağlamaları ve öğrenmelerini sağlamak için tasarlanan bu ürünlerin imalatında ve montajında kullanılan yüksek performanslı ve kaliteli parçalar, uzun bakım süreleri sağlar ve sonuç olarak düşük işletme maliyetleri sağlar.
SATIŞ SONRASI DESTEK HİZMETİ SONRASI
Dünya genelinde 100'den fazla ülkede faaliyet göstermekte ve Türkiye'de 150'den fazla yetkili satıcıya sahip olan AIRKOM, satış sonrası destek ağı ile müşterilerine güvenilir kullanımını sunmaktadır.
DÖNER VİDALI BLOK
• “Hesaplamalı Akışkanlar Dinamiği (CFD)” ve “Sonlu Elemanlar Yöntemi (FEM)” gibi en son teknolojik araçlarla tasarlanan ve ileri teknoloji üretim teknikleri kullanılarak üretilen yeni nesil döner vida blokları, yüksek verimlilik, dayanıklılık ve düşük enerji tüketimi sağlar. Rotor profili ve lob kombinasyonu.
• Blok, standart tasarımlardan üç kat daha fazla yük taşıma kapasitesine sahip rulmanların kullanıldığı yeni nesil rulman sistemi içerir.
• Yeni rotor profili, optimum lob kombinasyonuyla daha az hava kaçağı meydana gelmesine izin verdiği ve çalışması için gereken torku azalttığı için, daha az işletme maliyetine yol açan daha az enerji gerekir.
• Dişli kutuları AGMA (Amerikan Dişli Üreticileri Birliği) standartlarına göre seçilmiştir.
Ana motor ve sürücü sistemi
• 380V / 3 faz / 50Hz güç girişi ile çalışan yüksek verimli IE2 sınıfı IP55 motorlar ESC serisinde standart olarak kullanılır.
• Şanzıman milinin sürülmesi, döner vida bloğu ile ana motor şaftı arasına yerleştirilmiş esnek bir kaplini olan doğrudan tahrik mekanizmasıyla gerçekleştirilir.
• Mekanik şanzıman kayıpları daha az olduğundan, doğrudan tahrik mekanizması kayış kasnağı mekanizmasından yaklaşık yüzde üç daha verimlidir ve çoğunlukla bakım gerektirmez.
• Kayış ve kasnak olmadığında, gürültü ve titreşim seviyeleri gözle görülür derecede azalır.
HAVA EMİŞ SİSTEMİ
• FEM ve “Fluid Dynamics” gibi sofistike mühendislik analiz araçları kullanılarak geliştirilmiştir.
• Üç kontrol bloğu ünitesi, bir solenoid valf ve bir kontrol silindirinden oluşan basit tasarımıyla, emme regülatörlerinin periyodik bakım hizmetleri kolay ve hızlı bir şekilde gerçekleştirilir.
• Emiş regülatörü imalatında kullanılan birinci sınıf malzemeler ve daha az conta miktarı, 8000 saate kadar güvenilir çalışma performansı sağlar.
• Açıldığında tamamen dik duran emme valfi, neredeyse düz ve tek yönlü hava akımı, yeni profil tasarımıyla hava çıkış alanını% 25 arttırdı, emme regülatörü düşük basınç düşüşü ve yüksek performans vaat ediyor.
• Mikro cam elyafından değiştirilebilir ön panel filtreden oluşan çift kademeli hava emişli filtre sistemi, kağıt elemanlı değiştirilebilir kaset tipi hava giriş filtresi, döner vida bloğu ve soğutma sistemi için temiz hava sağlayarak kirli ortamlarda ortaya çıkan sorunları en aza indirir.
HAVA / YAĞ AYRINTILARI
• İlerici tip, derin yataklı ve ızgaralı ayırma katmanları ile daha az hacimde daha etkili ayırma gerçekleştirilir.
• Bu ayırıcılar, üç aşamalı ayırma sağlayan yüksek performanslı bir tasarıma sahiptir.
• Ayrılma sırasında 3 mg / m3'ten az yağ yoğunluğu basınçlı hava ile aktarılır.
SOĞUTMA SİSTEMİ
• Uzun ömürlü Bar / Plate sistemli alüminyum kombi soğutucu her koşulda sorunsuz çalışmayı garanti eder.
• Dört yollu termostatik vana, yağ ömrünü uzatır ve düşük sıcaklıklarda yoğuşmayı önleyerek arızalanma risklerini ortadan kaldırır.
• Yeni bıçak profilleri, bağımsız bir elektrik motoru tarafından çalıştırılan sessiz ve etkili eksenel fanlarla desteklenir.
• Bakım servisi sırasında temizlik için kolay erişim ve kısa süre sağlamak amacıyla yeni fan koltukları kullanılmaktadır.
GÜVENLİK VE İKAZ SİSTEMLERİ
• Ana motor ve fan motoru aşırı yük kontrolü
Faz sırası, devamsızlık ve kararsızlık kontrolü
• PTC ile ana motor aşırı ısınma izleme.
• Vidalı aşırı ısınma kontrolü
• Yüksek basınç kontrolü
• Ayırıcı kirlilik uyarı sistemi
• Emme filtresi kirlilik uyarı sistemi
• Ayırma tankı için emniyet valfi
• Yüksek basınç emniyet valfi
• Acil durdurma düğmesi
• Bakım süresi uyarı sistemi
ELEKTRİK SİSTEMİ
• ESC serisi, her deneyim seviyesindeki kullanıcının kolayca anlayabileceği şekilde işletim ve servis işlevlerini gösteren LCD kontrol paneline sahiptir.
• Mekanik emniyet sistemleri, operasyon sırasında oluşabilecek tüm riskleri önlemek için PLC kontrollü emniyet şalterleri ve rölelerle desteklenir.
• Elektrik kabini tasarlarken, dünyaca kabul gören markalar tarafından üretilen ürünler seçilmektedir.
CANOPY TASARIMI
• Minimum çalışma alanı gerektiren kanopi tasarımı
• Kompresörün her yerine erişim sağlayarak bakım hizmeti için kolaylık sağlayan ergonomik tasarım.
• Kolay demonte monte servis kapakları.
• Titreşimi ve sonuçlarını ortadan kaldırmak için özel kauçuk malzemeden üretilen titreşim pedleri.
• Korozyon ve darbelere karşı dayanıklı elektrostatik toz boya.
• Gürültüyü en aza indiren aleve dayanıklı gölgelik kaplaması.
STANDART ÖZELLİKLER
• Yüksek verimli döner vidalı blok
• 380V / 3 faz / 50Hz IE2 verimlilik sınıfı IP55 ana motor
• Şanzımanlı doğrudan tahrik sistemi
• Demonte akustik kanopi
• Sert taban plakası
• EU3 normunda mikro cam elyaf ön filtre
• mg3 mg / m3 yağ yoğunluğu ve depo sağlayan hava / yağ ayırıcı
• 3 mikron çözünürlükte kuru tip hava giriş filtresi
• 10 mikron çözünürlükte tam akışlı yağ filtresi
• Elektropnömatik açma kapama kontrollü emme valfı
• Minimum basınç şalteri
• Termostatik vana
• Hızlı tahliye vanası ve susturucusu
• Yıldız-delta bağlantılı motor sürüş sistemi
• LCD panelli PLC kontrol ünitesi
• 4000 çalışma saati ömrüne sahip fabrikada doldurulmuş yağ
SEÇENEKLER
• Su soğutma sistemi
• Isı geri kazanımlı Su + Hava (Hibrit) soğutma sistemi
• Yağ Isıtıcı
• Su ayırıcı
• Gıda üretimine uygun yağ seçeneği
• Yumuşak başlangıç
• Fan motoru için değişken hız sürücüsü (VSD) (Su soğutmalı modeller hariç)
• IE3 verimlilik sınıfı ana motor
• 380V / 3 faz / 50Hz dışındaki güç şebekesi seçenekleri
| |
|
MODEL(1)
|
PRESSURE
|
CAPACITY(2)
|
MOTOR
|
CONNECTION
|
DIMENSIONS mm
|
WEIGHT
|
NOISE (3)
|
|
POWER
|
SIZE
|
|
kW/HP
|
|
|
|
Bar
|
PSI
|
m3/min
|
SCFM
|
|
|
Width
|
Depth
|
Height
|
kg
|
dB(A)
|
|
ASC 30
|
7,5
|
110
|
3,8
|
134,2
|
22/30
|
1”
|
1275
|
850
|
1465
|
450
|
70
|
|
10
|
145
|
3,5
|
123,6
|
|
13
|
190
|
3
|
106
|
Değerler, 1 bar mutlak hava basıncı,% 0 bağıl nem, 20 ° C giriş havası sıcaklığı, 71 ° C termostatik vana ayar sıcaklığı ve Smartoil kullanımı olan referans koşullarında kaydedilir.
AIRKOM KOMPRESOR, önceden haber vermeksizin ürün ve özelliklerinde değişiklik yapma hakkını saklı tutar.
ISO 1217: 2009, Ek C standardına göre ölçülen serbest hava dağıtımını ifade eder.
ISO 2151: 2004 ve ISO 9614/2'ye göre ± 3 dB (A) toleransı ile ölçülen ses basıncı seviyesini ifade eder.
