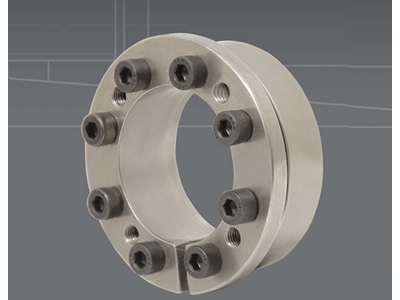

20-360 mm Konik Kilit Sistemi UTL UTL 350F

20-360 mm Konik Kilit Sistemleri

UTL 350F serisi, 20 mm'den 360 mm'ye kadar boyutlarda mevcut olan tek konik tasarımlı bir kilitleme sistemi sunar. Bu tasarım, iyi bir konsantriklik ve kendinden merkezlenme sağlar, bu da orta tork uygulamaları için idealdir. Flanş tasarımı, montaj sırasında eksenel hareketi önleyerek güvenilir ve sabit bir bağlantı sağlar.

Teknik Özellikler ve Avantajlar:

Geniş Boyut Aralığı: 20 mm'den 360 mm'ye kadar çeşitli boyut seçenekleri ile farklı ihtiyaçlara uygun çözümler sunar.
Orta Tork Kapasitesi: Orta tork değerlerini güvenilir bir şekilde ileterek çeşitli endüstriyel uygulamalarda mükemmel performans sağlar.
Tek Konik Tasarım: İyi konsantriklik ve kendinden merkezlenme özellikleri sunar, bu da ekipmanların doğru hizalanmasını ve sorunsuz çalışmasını sağlar.
Flanş Tasarımı: Montaj sırasında eksenel hareketi önler, böylece güvenilir ve sabit bir bağlantı sağlar.
Sağlam Yapı: İki konik parça, bir eksenel kaymayı önleyici sabit flanş ve DIN 912 normlarına uygun bağlantı elemanlarından oluşur, dayanıklılık ve uzun ömürlü performans sunar.
İdeal Uygulamalar: Orta tork gerektiren mekanik mühendislik, endüstriyel makineler ve diğer uygulamalar için mükemmeldir.

UTL 350F serisi, çeşitli endüstriyel uygulamalarda güvenilir ve etkin performans sağlamak üzere tasarlanmıştır. Orta tork kapasitesi, tek konik tasarımı ve flanşlı yapısı ile bu taper lock sistemleri, makine mühendisliği ve diğer endüstriyel sektörlerde optimal çalışmayı garanti eder.

İki konik parça, bir eksenel kaymayı önleyici sabit flanş ve DIN 912 normlarına uygun bağlantı elemanlarından oluşmaktadır. Orta tork gerektiren yerlerde uygulanması önerilır.

20- 360 mm Konik Kilit Sistemleri Teknik Özellikleri :

Sipariş Kodu / Code	Ölçüler / Dimensions							Bağlantı elemanları / Tightening screws			Başarımlar / Performances				Ağırlık / Weight kg
	d	D	D1	L3	L2	L1	L	DIN 912		Ma	Mt	Fass	Ps	Ph
	mm	mm	mm	mm	mm	mm	mm	Ad.	12.9 TİP	Nm	Nm	kN	N/mm²	N/mm²
UTL 350F - 20	20	47	54	17	22	28	34	5	M6	17	280	28	220	95	0,3
UTL 350F - 22	22	47	54	17	22	28	34	5	M6	17	300	28	200	95	0,3
UTL 350F - 24	24	50	57	17	22	28	34	6	M6	17	330	28	180	90	0,3
UTL 350F - 25	25	50	57	17	22	28	34	6	M6	17	420	34	210	105	0,3
UTL 350F - 28	28	55	62	17	22	28	34	6	M6	17	470	34	190	95	0,4
UTL 350F - 30	30	55	62	17	22	28	34	6	M6	17	500	34	175	95	0,4
UTL 350F - 32	32	60	67	17	22	28	34	8	M6	17	720	45	220	115	0,4
UTL 350F - 35	35	60	67	17	22	28	34	8	M6	17	790	45	200	115	0,4
UTL 350F - 38	38	65	72	17	22	28	34	8	M6	17	850	45	185	105	0,5
UTL 350F - 40	40	65	72	17	22	28	34	8	M6	17	900	45	175	105	0,5
UTL 350F - 42	42	75	82	20	25	33	41	7	M8	41	1.530	73	225	125	0,8
UTL 350F - 45	45	75	82	20	25	33	41	7	M8	41	1.650	73	215	125	0,7
UTL 350F - 48	48	80	87	20	25	33	41	7	M8	41	1.760	73	200	120	0,8
UTL 350F - 50	50	80	87	20	25	33	41	7	M8	41	1.830	73	195	120	0,8
UTL 350F - 55	55	85	92	20	25	33	41	8	M8	41	2.300	83	200	130	0,9
UTL 350F - 60	60	90	97	20	25	33	41	8	M8	41	2.510	83	185	125	0,9
UTL 350F - 65	65	95	102	20	25	33	41	9	M8	41	3.060	94	190	130	1
UTL 350F - 70	70	110	117	24	30	40	50	8	M10	83	4.670	133	210	135	1,9
UTL 350F - 75	75	115	122	24	30	40	50	8	M10	83	5.000	133	195	125	2
UTL 350F - 80	80	120	127	24	30	40	50	8	M10	83	5.300	133	185	125	2
UTL 350F - 85	85	125	132	24	30	40	50	9	M10	83	6.300	148	195	135	2
UTL 350F - 90	90	130	137	24	30	40	50	9	M10	83	6.750	148	185	130	2,2
UTL 350F - 95	95	135	142	24	30	40	50	10	M10	83	7.900	166	195	135	2,3
UTL 350F - 100	100	145	152	26	32	44	56	8	M12	145	9.700	194	200	140	3
UTL 350F - 110	110	155	162	26	32	44	56	8	M12	145	10.600	194	180	130	3,2
UTL 350F - 120	120	165	172	26	32	44	56	9	M12	145	13.000	216	185	135	3,4
UTL 350F - 130	130	180	187	34	40	54	68	9	M14	230	18.900	290	175	125	5,2
UTL 350F - 140	140	190	197	34	40	54	68	9	M14	230	20.500	290	165	120	5,4
UTL 350F - 150	150	200	207	34	40	54	68	10	M14	230	25.000	333	175	130	5,7
UTL 350F - 160	160	210	217	34	40	54	68	11	M14	230	29.000	362	180	135	6
UTL 350F - 170	170	225	232	44	50	64	78	12	M14	230	34.000	400	140	105	8,3
UTL 350F - 180	180	235	242	44	50	64	78	12	M14	230	36.000	400	135	105	8,8
UTL 350F - 190	190	250	257	44	50	64	78	15	M14	230	47.500	500	160	120	10
UTL 350F - 200	200	260	267	44	50	64	78	15	M14	230	50.000	500	150	115	10,5
UTL 350F - 220	220	285	292	50	56	73	89	12	M16	295	61.300	558	134	118	14,4
UTL 350F - 240	240	305	312	50	56	73	89	15	M16	295	83.600	697	154	104	15,5
UTL 350F - 260	260	325	332	50	56	73	89	18	M16	295	108.700	836	171	121	16,7
UTL 350F - 280	280	355	362	60	66	85	103	16	M18	405	125.600	897	142	137	24
UTL 350F - 300	300	375	382	60	66	85	103	18	M18	405	151.400	1.009	149	112	26,5
UTL 350F - 320	320	405	412	74	81	102	122	18	M20	580	209.200	1.308	146	119	38
UTL 350F - 340	340	425	432	74	81	102	122	21	M20	580	259.400	1.526	161	116	40
UTL 350F - 360	360	455	462	86	94	116	138	18	M22	780	291.600	1.620	139	129	48
