1600 mm (130 mm Fenermili) Üniversal Ağır Tip Torna Tezgahı

1600 mm (130 mm Fenermili) Üniversal Ağır Tip Torna Tezgahı

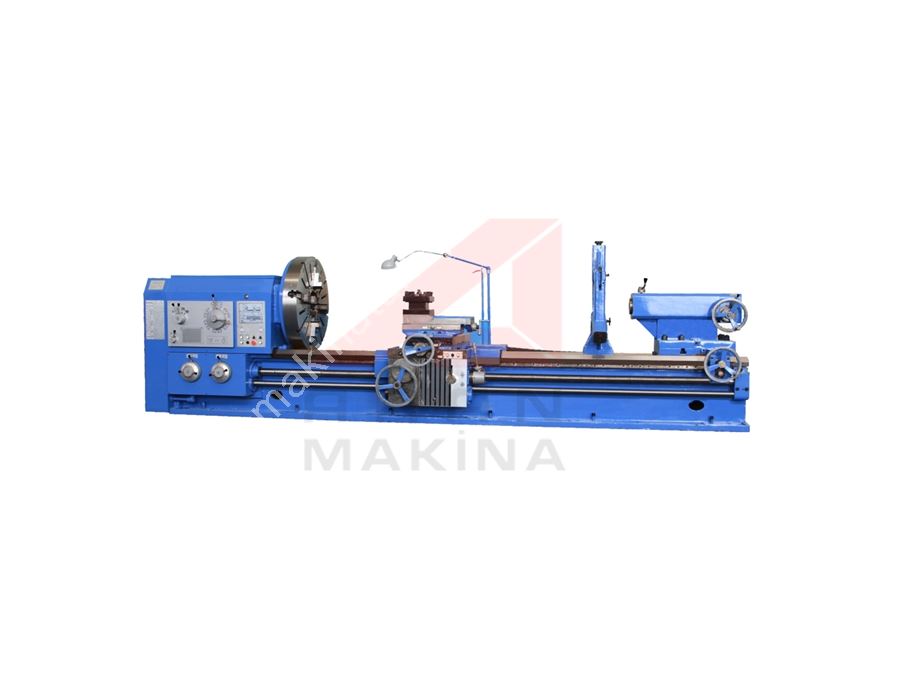

CW61160B Üniversal Ağır Tip Torna Tezgahı, endüstriyel torna işlemleri için üstün performans ve güvenilirlik sunan bir makine olarak tasarlanmıştır. Sağlam yapısı, zorlu iş şartlarına dayanıklı bir şekilde uzun ömürlü kullanım sunar ve ISO9001 kalite standartlarına uygun olarak üretilmiştir. Bu özellik, tezgahın güvenilirliğini artırır ve endüstriyel uygulamalarda verimli bir çalışma sağlar.

Tezgahın banko üzeri çapı 1600 mm ve suport üzeri çevirme çapı 1250 mm ile büyük iş parçalarını işlemek için idealdir. Ayrıca, 6 ton bağlanabilir maksimum ağırlık kapasitesi, ağır ve büyük iş parçaları ile yapılan torna işlemleri için mükemmel bir çözüm sunar.

Fener Mili özelliği, 130 mm delik çapı ve A2-15 mili ucu ile büyük çaplı parçaların işlenmesi için geniş bir çalışma alanı sağlar. Mil hızları 3.15 ila 315 dev/dak arasında değişir ve 21 kademeli hız ayarı ile farklı malzeme ve işleme ihtiyaçlarına uyum sağlar.

Tezgah, çok yönlü 56 kademe ilerleme adedi ve hassas ilerleme aralıkları sunarak, her türlü torna işini yüksek doğruluk ve verimlilikle yapabilmenize olanak tanır. Bu ilerleme özellikleri, tezgahı farklı boyut ve özelliklerdeki iş parçaları için oldukça esnek hale getirir. Boyuna, enine ve üst katerlik ilerleme seçenekleriyle, tezgah, her tür işleme işlemi için mükemmel bir çözüm sunar.

Katerlik, ağır kesim işlemlerinde yüksek doğruluk ve verimlilik sağlar. Punta pinol çapı 160 mm, hareket mesafesi ise 300 mm olup, bu da büyük iş parçalarını işlemek için ekstra stabilite sağlar. Punta pinolunun Morse 6 koniği, uzun süreli ve yüksek tork gerektiren uygulamalarda güvenilirlik sunar.

Tezgah, ana motor gücü 22 kW ile güçlü bir performans sergiler ve büyük boyutlu iş parçalarının işlenmesinde güçlü tork sağlar. Aynı zamanda iş güvenliği standartlarına uygun tasarımı sayesinde, acil stop düğmesi ve talaş muhafazası ile operatör güvenliğini garanti eder.

CW61160B, büyük çaplı ve ağır iş parçalarının işlenmesi gereken alanlarda, özellikle otomotiv, savunma sanayi, enerji sektörü ve ağır sanayi makineleri üretiminde yaygın olarak kullanılır. Bu makine, yüksek performans ve uzun ömürlü kullanım ile her türlü endüstriyel torna işlemi için ideal bir çözüm sunmaktadır.

Kapasite

• Banko Üzeri Çevirme Çapı: 1600 mm

• Suport Üzeri Çevirme Çapı: 1250 mm

• Puntalar Arası Mesafe: 1.5 m - 12 m (modelleri mevcut)

• Banko Genişliği: 755 mm

• Bağlanabilecek Maksimum Ağırlık: 6 ton

Fener Mili Özellikleri

• Fener Mili Ucu: A2-15

• Fener Mili Delik Çapı: 130 mm

• Fener Mili Koniği: 1:20/140

• Mil Hız Aralığı: 3.15 ~ 315 dev/dak

• Mil Hız Adedi: 21 Kademe

İlerleme Özellikleri

• İlerleme Adedi: 56/56

• İlerleme Aralığı:

  • Boyuna: 0.1 ~ 12 mm

  • Enine: 0.05 ~ 6 mm

  • Üst Katerlik: 0.025 ~ 3 mm

İlerleme Ayarları

• Metric (mm): 44; 1 ~ 120

• İnçh (inç): 31; 28 ~ 1/4

• Modül (mm): 45; 0.5 ~ 60

• DP (Diametral Pitch): 38; 1/2 ~ 56

Katerlik Özellikleri

• Enine İlerleme Mesafesi: 52 mm

• Kalemlik İlerleme Mesafesi: 300 mm

• Katerlik Ebatı: 45 (260x260) mm

Punta Özellikleri

• Punta Pinol Çapı: 160 mm

• Punta Pinol Hareketi: 300 mm

• Punta Pinol Koniği: Morse 6

Ana Motor Özellikleri

• Ana Motor Gücü: 22 kW

Boyutlar ve Ağırlık

• Uzunluk: 4610 mm ~ 15100 mm (modeline bağlı olarak değişir)

• Genişlik: 2150 mm

• Yükseklik: 1700 mm

• Ağırlık: 15,000 kg ~ 28,000 kg (modeline göre değişir)
